恒力弹簧支吊架的特点、恒力弹簧支吊架的作用、恒力弹簧支吊架的用途原理，《JB/T8130.1-1999》恒力弹簧标准图集

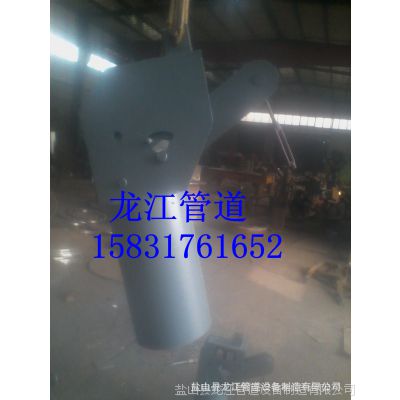

1、特点和用途： H型恒力弹簧支吊架（简称恒吊）是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及设备，此时，当管道或设备产生位移时，只要在预先选定的载荷位移内，不管其位移变化有多大，它们可以通过恒力弹簧支架而始终获得恒定的支撑力。从而就不会给管道或设备带来新的附加压力，这样就可以避免造成重大的设备和安全事故。 一般在有热位移较大的重要部位，就应考虑设置恒力弹簧支吊架，由于怛力弹簧支吊架的这一特点，因此在普通热力发电厂、核电站、石油和化工等热动力装置中得到愈来愈广泛的应用。 恒力弹簧支吊架主要形式有 PH、LH、ZH系列。 2、型式分类及标记方法： 2.1.H型恒力弹簧支吊架的分类型式及其特征。（见下表） H型恒吊分类表 类别 型式 特征 恒吊本身的固定方式以及与管道或设备的支吊形式 平 式 PHA 双拉杆 恒吊上的固定框架顶板用双拉杆与支承构件连接，下面悬吊管道或设备。 PHB 单拉杆 恒吊上的固定框架顶板用单拉杆与支承构件连接，下面悬吊管道或设备。 PHC 单孔双耳板 恒吊上的固定框架顶板用单孔双耳板与支承构件连接，下面悬吊管道或设备。 PHD 卧式底板 恒吊框架用卧式底板安装在支承构件上，悬吊下面的管道或设备。 PHE 双孔双耳板 恒吊框架用双孔双耳板与支吊构件连接，悬吊下面的管道或设备。 PHF 双孔单耳板 恒吊框架用双孔单耳板与支吊构件连接，悬吊下面的管道或设备。 立 式 LHA 双拉杆 恒吊上的固定框架顶板用双拉杆与支承构件连接，下面悬吊管道或设备。 LHB 单拉杆 恒吊上的固定框架顶板用单拉杆与支承构件连接，下面悬吊管道或设备。 LHC 单孔双耳板 恒吊上的框架顶板用单孔双耳板与支承构件连接后，悬吊下面的管道或设备。 LHE 双孔双耳板 恒吊上的框架顶板用双孔双耳板与支承构件连接后，悬吊下面的管道或设备。 LHF 双孔单耳板 恒吊上的框架顶板用双孔单耳板与支承构件连接后，悬吊下面的管道或设备。 座式 ZHA 弹簧罩筒底板用安装在支承构件上，悬吊下面管道和设备 ZHB 弹簧罩筒底板用安装在支承构件上，支承上方管道和设备。
